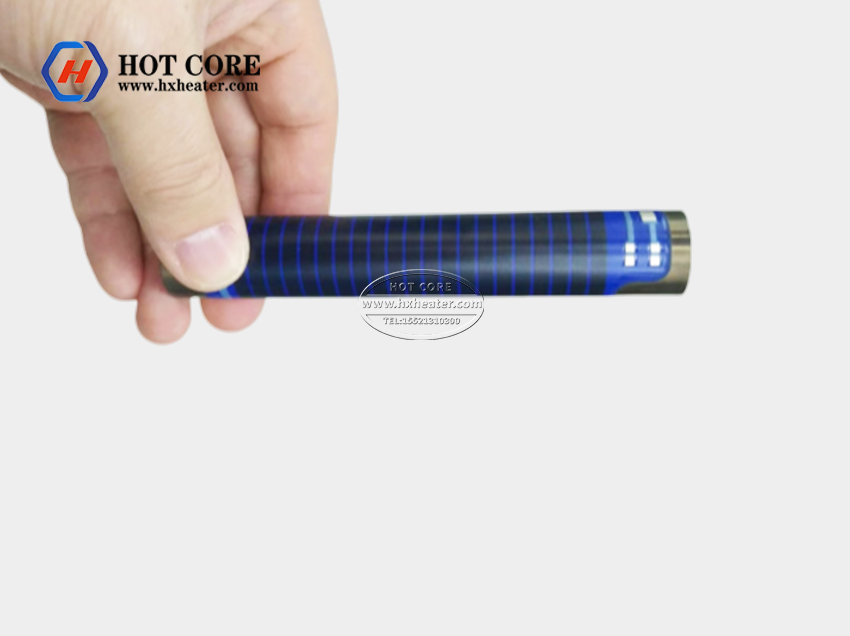

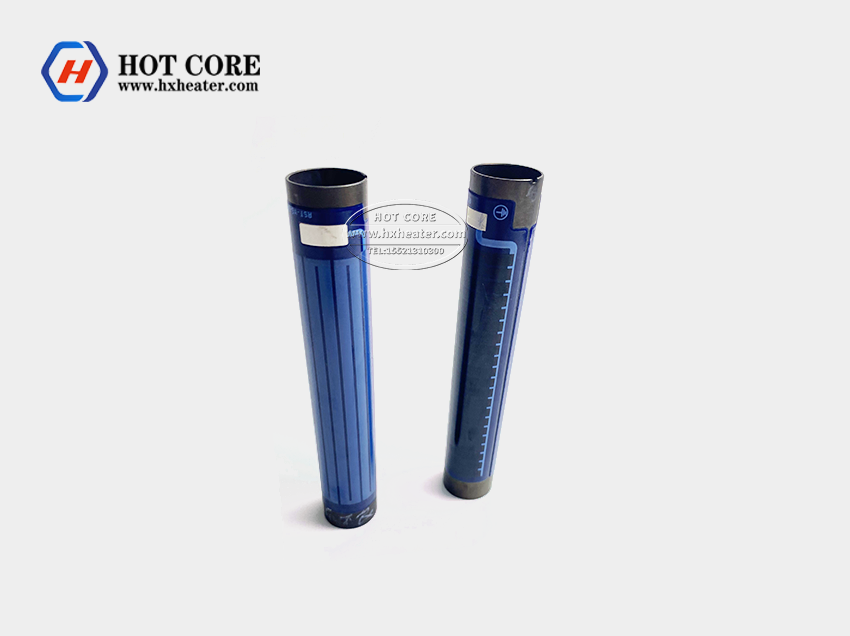

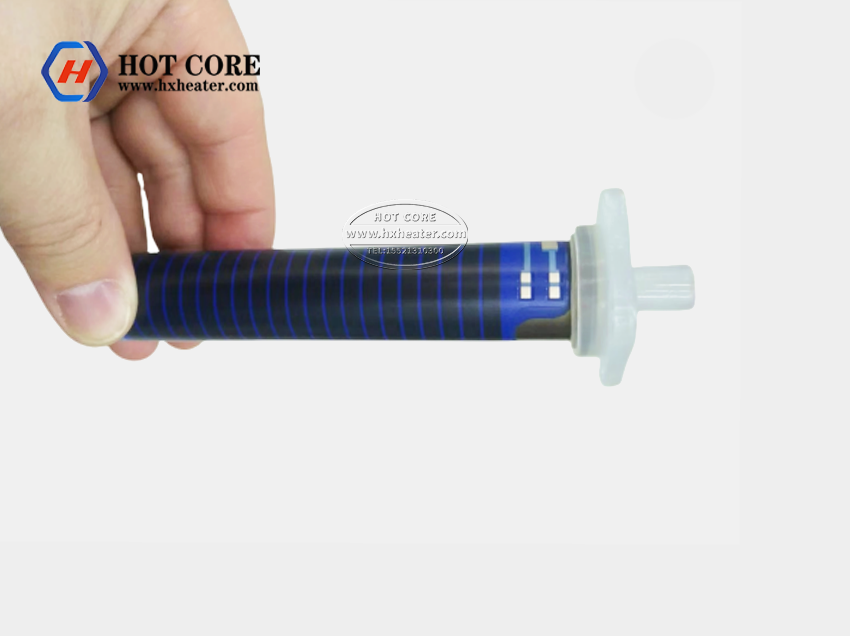

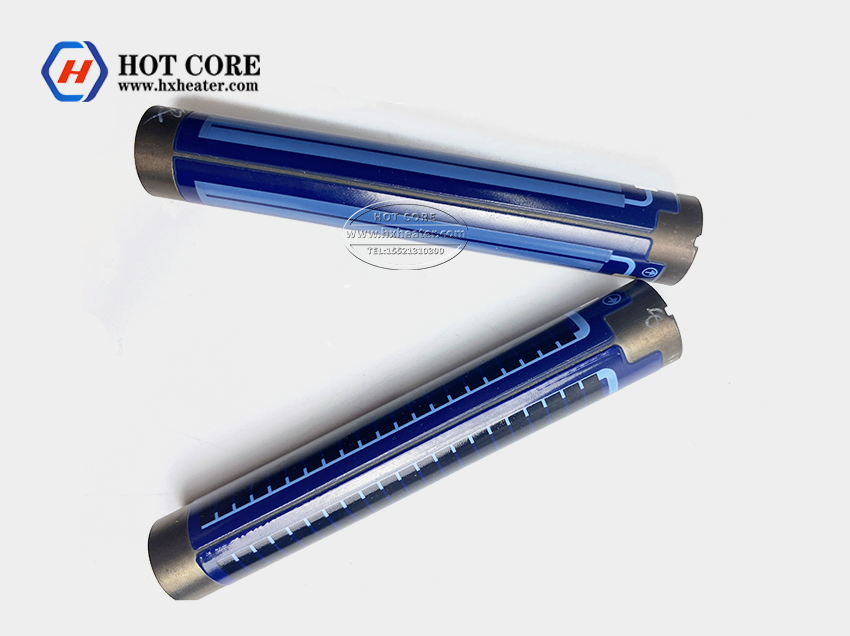

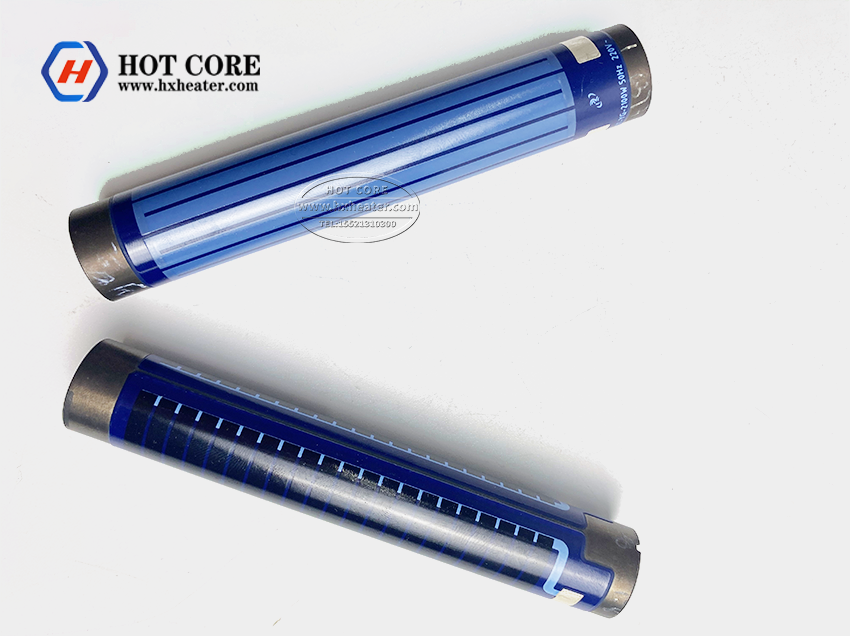

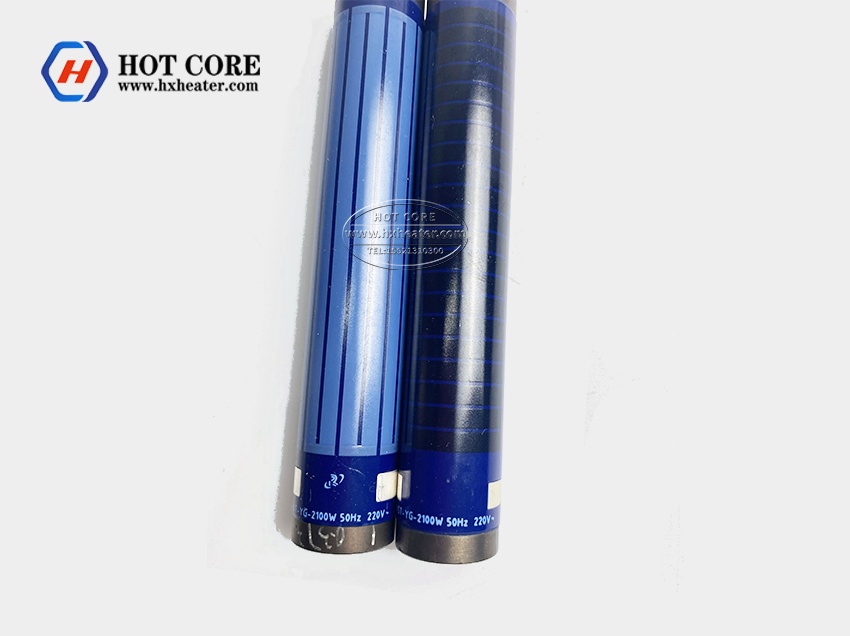

Толстопленочный трубчатый водонагреватель
Электрическую толстопленочную цепь нагрева можно спекать и покрывать 5 изоляционные слои на поверхности трубы из нержавеющей стали для мгновенного нагрева воды, текущей внутри трубы.. Он может получать кипящую воду с температурой 95 ℃ и скоростью потока 480–600 мл/мин. Толстопленочный трубчатый нагреватель применяется при мгновенном нагреве проточной жидкости.. Благодаря длительному сроку службы, более высокая теплопередача и компактный профиль, Это идеальный нагревательный элемент для замены погружных водяных нагревательных элементов..
Преимущества толстопленочной нагревательной трубки
1, Безопасный и долговечный, высокая прочность: Подложка из нержавеющей стали, Многослойная микрокристаллическая стекловидная изоляция..
2, Быстрое отопление: В контуре отопления температура повышается более чем на 80–150 градусов в секунду..
3, Высокий коэффициент использования тепла: Прямой быстрый нагрев Трубка из нержавеющей стали, большая площадь теплообмена, быстрая замена, эффективность выше 98%.
4, Зеленый и охрана окружающей среды: чистая резистивная нагрузка, нет электромагнитного излучения, полезен для человеческого организма.
Технические параметры
| Тип заземления | Точечный | Тепловая плотность | >60W/cm² |
| Скорость нарастания | 80℃/С-150℃/С | Тепловая эффективность | >98% |
| Нагревающая сила | 5500Вт | Служба срока службы | >10,000 часы |
| Номинальное напряжение | 220V. | Сертификат | CQC, Rohs |
| Диэлектрическая прочность | 1,500V/5MA/60S | Отклонение силы | -10% – +5% |
| Ток утечки | ≤0,25 мА | Устойчивость к изоляции | ≥200 мОм |
| Тип термистора | Ptc | Измерение | Φ50 мм*150 мм(длина) |
Описание приложения
Толстопленочная нагревательная трубка из нержавеющей стали, можно использовать для мгновенного электрического крана, нагреватель воды, микроводонагреватель, электрический отопительный кран, аксессуары для диспенсеров для воды, машина с горячей водой, диспенсер для горячей воды, очиститель воды с подогревом, Нагревательный корпус, встроенный нагревательный элемент машины, нагревательная трубка, нагревательная трубка для кофемашины, обогреватель, металлическая нагревательная трубка.
На заказ, Пожалуйста, укажите ваши подробные необходимые характеристики. Все толстопленочные электронагревательные трубки изготавливаются по индивидуальному заказу в соответствии с фактическим дизайном и индивидуальными требованиями наших клиентов..
Плотность мощности
ESL рекомендует, чтобы толщина всех резисторных паст 29XXX после спекания была 10-12 микрон, чтобы обеспечить плотность мощности выше 60 ватт на квадратный сантиметр.
Плотность тока
ESL рекомендует толщину 10-12 микрон после спекания, чтобы обеспечить плотность тока резистивного элемента. 3 ампер на миллиметр.
Рекомендации по TCR
Материал, используемый в толстопленочном нагревателе, имеет высокий TCR., поэтому необходимо учитывать разницу между значением сопротивления при комнатной температуре и рабочей температуре..
Формула расчета
Например, заказчик требует, чтобы нагревательный элемент мог поддерживать 3000 ватт при 240 вольт переменного тока, и максимальная температура контролируется при 150 °С. Область, доступная для печати, составляет 120 Подложка диаметром мм.
V = I x R Закон Ома
Мощность = напряжение х ток
Температурный коэффициент = ((РХ-RC) х 106) / (RC х (ТХ-ТС))
Здесь: RH = значение сопротивления при рабочей температуре; RC=значение сопротивления в начале
TH = максимальная температура, °С; TC = начальная температура, °С
английский как английский язык 29115 был выбран для этого расчета
Мощность при рабочей температуре 3,000 = 240 х ток
Текущий = 12.5 А
Ширина на 3 Рисунок резистора А/мм составляет около 4 мм. (12.5А/3А на мм = ширина 4.17 мм)
Сопротивление резистора при рабочей температуре равно 240 / 12.5 = 19,2 Ом
TCR материала 1,500 ppm/°C
Так: 1,500 = ((19.2-ЖК) х 106) / (RC х (150-25))
(1,500 х (150-25) х RC) / 106 = (19.2- ЖК)
0.1875 RC = 19,2-RC
1.1875 РК = 19.2
RC = 16,17 Ом
Для достижения значения сопротивления 16,17 Ом при комнатной температуре, а 162 требуется квадратная трассировка. Ширина дорожки составляет 4 мм, поэтому длина 648 мм. Общая площадь трассы составляет 2592 квадратные миллиметры. Номинальная мощность 3000 ватты, поэтому плотность мощности 115.7 ватт на квадратный сантиметр. Это значение слишком велико, особенно мощность в момент открытия. Таким образом, необходимо увеличить площадь для обеспечения безопасности. Для этого требуется гусеница шириной 5.5 мм и длиной 890 мм для достижения соответствующего сопротивления (с использованием 29115). Текущая территория 49 квадратные сантиметры, по сравнению с плотностью мощности 61 ватт на квадратный сантиметр. Это уже безопасная удельная мощность. Изменение сопротивления после спекания верхней стеклянной защитной глазури не рассчитывается.. Мощность в момент открытия равна 3562 ватты, который 72.7 Вт на квадратный сантиметр за короткий период времени.
