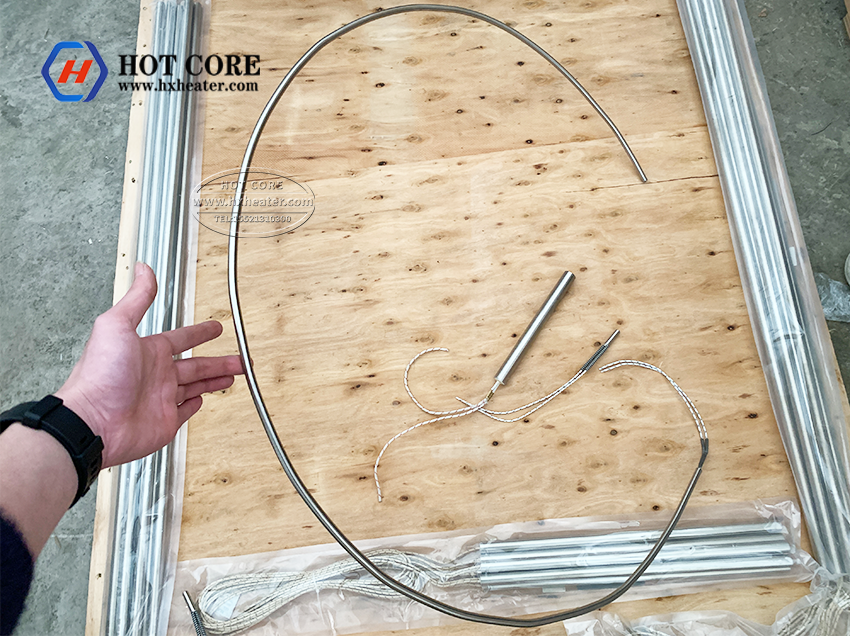

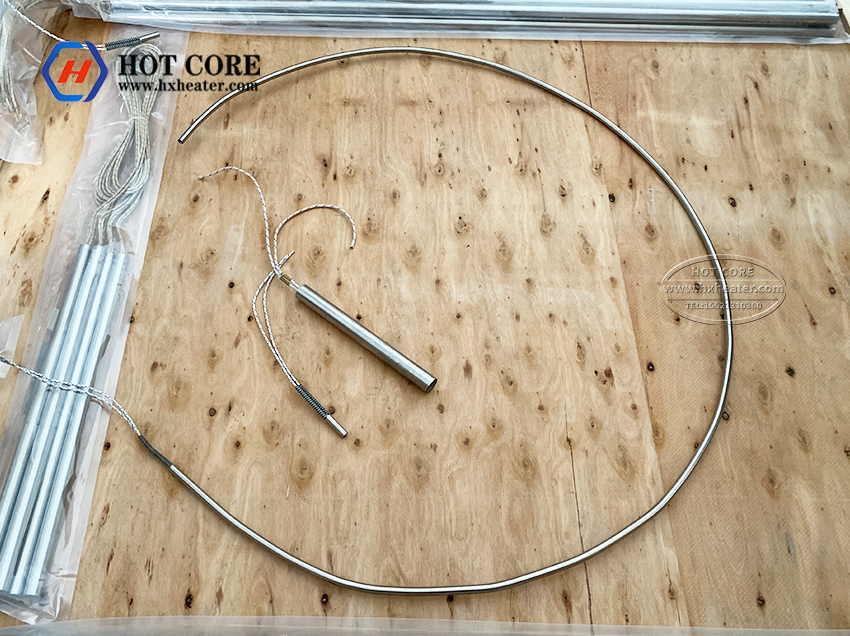

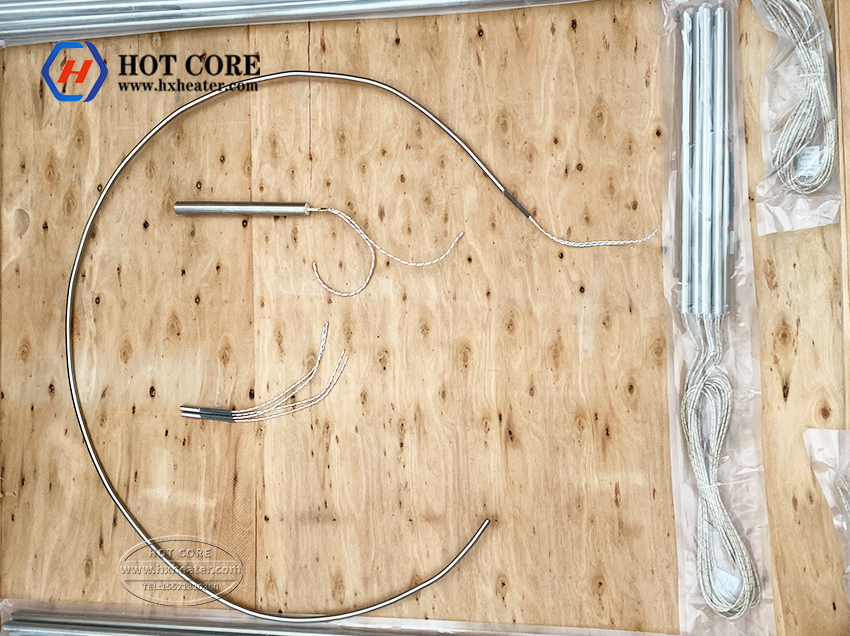

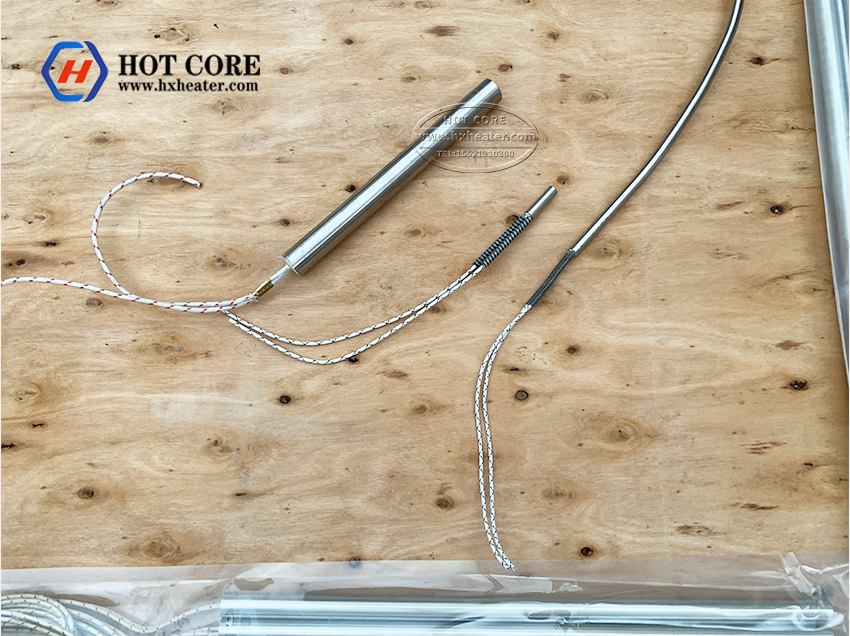

Transformirani patronski grijač
Opće informacije
AUSTIN Heating Technology proizvodi patronske grijače po narudžbi za bilo koju primjenu. Električni patronski štapni grijači su svestran i ekonomičan izvor topline za široku paletu industrijskih i komercijalnih primjena.
Standardni promjer cijevi je 6 mm, 8mm, 10mm, 12mm i 16 mm, ali dostupne su i druge posebne veličine za grijače uložaka. Ovisno o promjeru, duljine se mogu isporučiti do 6000 mm. Standardni materijali omotača su nehrđajući čelik 201, 304, 316 i 321, ali posebni materijali plašta mogu biti dostupni na temelju promjera i veličine potrebnog elementa.
Električni grijači uložaka osiguravaju vrhunski prijenos topline, ujednačene temperature, otpornost na oksidaciju i koroziju te dugi vijek trajanja čak i pri visokim temperaturama. Fleksibilni produžeci provodnih žica ili druge mogućnosti montaže dostupne su za posebne primjene.
Tehnički podaci:
Tolerancija snage +5%, -10%
Tolerancija otpora +10%, -5%
Dostupni naponi 380V,240V, 220V,110V,36V,24V ili 12V
Maksimalna radna temperatura 870ºC(1600F)
Tolerancija duljine ± 2% ili 3,2 mm (1/8″), što god je veće.
Tolerancija nagiba 1,7 mm po metru (0.020″ po stopalu).
Tolerancija promjera Promjer na svakom kraju može varirati +0,05 mm -0.1mm (+.002″ -.004″)
Standardna negrijana površina 5-10 mm;
Interni termopar tipa J ili K;
Mjesto termoelementa Kraj diska, Plašt, Središte grijača;
Otpor izolacije (hladna) ≥ 500 MΩ;
Maksimalna struja curenja (hladna) ≤ 0.5 mA;
Promjer od 3,0 mm do 30 mm;
Izgradnja:
1. Čelik, nehrđajući čelik, bakar, ili Incoloy obloženi elementi.
2. Žica elementa smještena u blizini vanjske površine za maksimalni prijenos topline i minimalnu unutarnju temperaturu uz očuvanje dobrih dielektričnih svojstava
3.Čisti magnezijev oksid komprimiran do optimalne gustoće za najbolji prijenos topline i električnu izolaciju na povišenim temperaturama.
4. Zavareni spoj.
5. Hladna igla
6. Izolator.
7. Standardni poštanski terminal.
Likovi:
1.Sklop jezgre otpornika točno je raspoređen blizu vanjskog omotača za učinkovit prijenos topline.
2.Početni promjer grijača
