Máquina calentadora de cartucho

1. Cortar el tubo según la longitud necesaria..

2. Soldar el fondo del tubo.

3. Comprar varillas MGO de fábrica. (El estilo de las varillas MGO depende de sus requisitos y tecnología.)

4. Enrolle el cable de resistencia en la varilla MGO.

5. Coloque el alambre de níquel o alambre de hierro dentro del orificio de la varilla MGO..

6. Suelde el extremo del cable de resistencia con alambre de hierro..

7. Coloque el cable de resistencia ensamblado con varillas MGO en el medio del tubo.

8. Coloque los tubos en la máquina llenadora para llenar el polvo de MGO..

9. Sellar los calentadores llenos con sellador. (Foto 5)

10. Reducir el calentador para aumentar la densidad..

11. Pulir la superficie del calentador. (si es necesario)

12. Rectificadora sin centros

13. Recortando el extremo del tubo (Saque el sellador de plástico., y cavar polvo de MGO.)

14. Cubrir con sellador

15. Cable de salida de potencia de soldadura.

Calentador de cartucho de alta densidad Principalmente pasos

Máquina calentadora de cartucho

1.Cortar el tubo según la longitud necesaria..

Máquina: CT-15, PLC CT-30 o ZCT-40 (Según el diámetro necesario a cortar y los requisitos del cliente.)

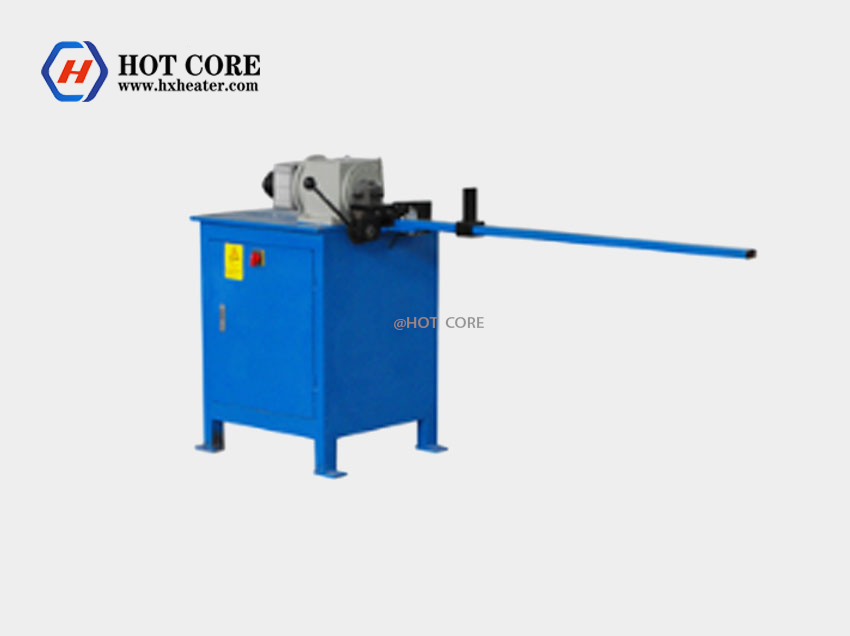

Artículo: Cortadora de tubos CT-15

Máquina calentadora de cartucho

cortar los tubos según la longitud. Cambiar el mandril puede cortar tubos de diámetro relacionado.
Velocidad de rotación: 900rpm 1800rpm;
Diámetro interior máximo: Φ15mm;
Suministro de aire:0.6Mpa aire comprimido limpio.

Máquina calentadora de cartucho

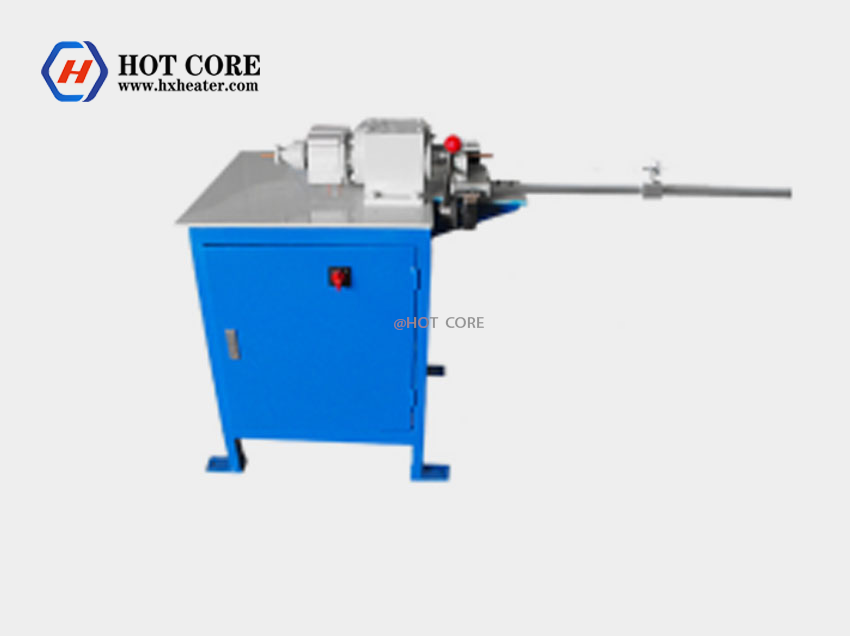

Artículo: Cortadora de tubos CT-30

Máquina calentadora de cartucho

Corte de diámetro máximo: φ30mm
Suministro de aire: 0.6 MPA aire comprimido limpio

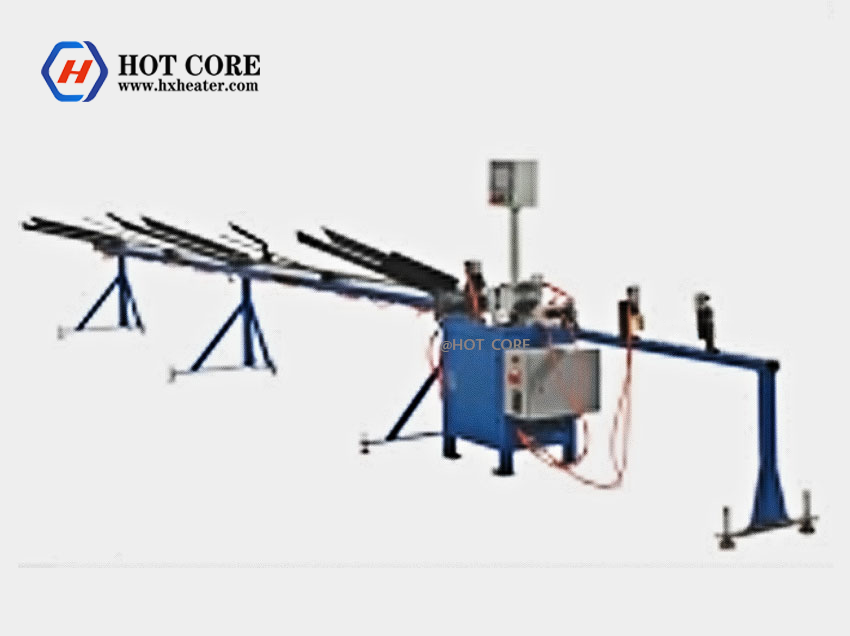

Artículo: Máquina cortadora de tubos completamente automática ZCT-40 PLC

Máquina calentadora de cartucho

Diámetro de corte adecuado: φ6-φ12mm
Suministro de aire: 0.6 MPA aire comprimido limpio

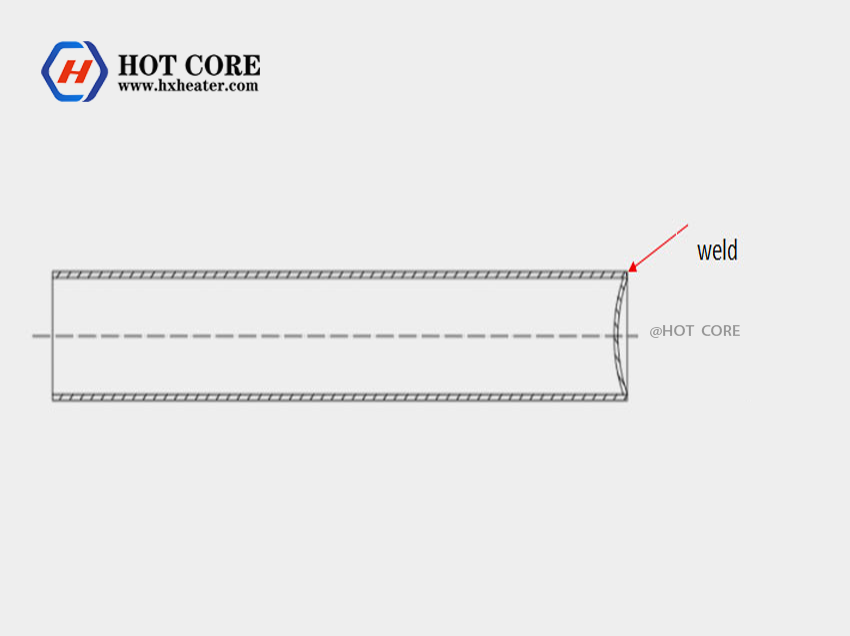

2.Soldar el fondo del tubo.

Máquina: Máquina de soldadura rotativa automática XHJ-200

Máquina calentadora de cartucho

Soldar el fondo de los tubos..
Suministro de aire:0.6Mpa aire comprimido limpio.
Velocidad del eje principal: 0-100 revoluciones/min.

Usamos una pc de metal con orificio para muestra de soldadura., cuando sueldas los tubos para el calentador de cartucho, debe usarse sin agujero.

3.Comprar varillas MGO de fábrica. (El estilo de las varillas MGO depende de sus requisitos y tecnología.)

4.Enrolle el cable de resistencia en la varilla MGO..

Máquina: Máquina de bobinado de resistencia DRS23 PLC

Máquina calentadora de cartucho

Máximo. longitud:Φ500mm
mín.. diámetro: Φ0.07mm
enrollar la resistencia en la barra de magnesio.
Velocidad de rotación: 0-300 rpm
paso del hilo de bobinado : 0-10milímetros
fuerza: CA 220 V 50 Hz.

5. Coloque el alambre de níquel o alambre de hierro dentro del orificio de la varilla MGO..

6. Suelde el extremo del cable de resistencia con alambre de hierro..

7. Coloque el cable de resistencia ensamblado con varillas MGO en el medio del tubo.

8. Coloque los tubos en la máquina llenadora para llenar el polvo de MGO..

Calentador de cartucho: coloque primero la varilla MGO dentro, y luego llene el polvo MGO.
con varilla de magnesio en posición fija (si el diámetro <Φ9.5mm, Recomendamos elegir esta máquina)
(Coloque la varilla de magnesio dentro del tubo por humanos.,Y luego colóquelo en la máquina para llenar el polvo MGO. )
1. Llenado una vez 12 piezas de tubos
2. Longitud de llenado:250-500milímetros
3. Diámetro del tubo de llenado: Φ4-Φ20mm
4. Fuerza: CA 380/220 V 50 Hz.
5. Suministro de aire:0.6Mpa aire comprimido limpio

9.Sellar los calentadores llenos con sellador.

10.Reducir el calentador para aumentar la densidad..

Hay principalmente 3 Estilos de máquina reductora a elegir para calentadores de cartucho., depende de la longitud, Diámetro y requisitos de fábrica..
A. Máquina estampadora ZSG40 o ZSG60 (máquina principal para calentador de cartucho)
Tipo de máquina:Máquina laminadora de tubos
Nombre:Máquina de estampación rotativa de tubería de acero inoxidable
Tipo:manual
Voltaje:380V
Función:reduciendo
Material:acero, acero inoxidable
Fuerza:7.5kilovatios
tiempo de moldeo:7-30
Cantidad de molde abierto y cerrado:50milímetros
Potencia del motor de presión de aceite:4kilovatios
Tamaño de medición de la máquina:2500*800*1500

B. Máquina reductora SG como SG8B，SG12B (depende del diámetro y la longitud que se deben reducir)

Máquina calentadora de cartucho

Haga rodar los calentadores después de llenarlos con polvo de MGO para reducir el diámetro., luego aumente la densidad del polvo de MGO.
1.Gran potencia,La potencia única puede ser de 1,1 kw.,1.5kilovatios,2.2kilovatios;
2.Gran par,gran poder,más adecuado para tubos de alta densidad, tubos grandes y tubos largos;
3.El ruido es un poco mayor que el de una máquina de estilo.. (similar a la máquina OAKLEY, reducir la velocidad por marcha);
4.El mejor rango de referencia para reducir (milímetros): Φ4-Φ16mm;(dentro del rango de referencia, la vida útil del equipo será más larga).
5.Tubos adecuados’ material: cobre, aluminio, hierro, acero inoxidable, etc.;
6.Forma de tubo adecuada: tubos redondos.
7.velocidad de contracción: velocidad uniforme,velocidad no uniforme (según la demanda del cliente).
8.Cambiar diferentes rodillos o ensamblar rollos puede reducir elementos de diferentes tamaños.

Es necesario cambiar el rodillo o el conjunto de rodillos para reducir el calentador de diferentes diámetros..
Longitud mínima de reducción: 200milímetros.
Adecuado para calentadores de cartucho de uno o varios diámetros., y en producción a granel. (reducir la eficiencia superior a DG30)

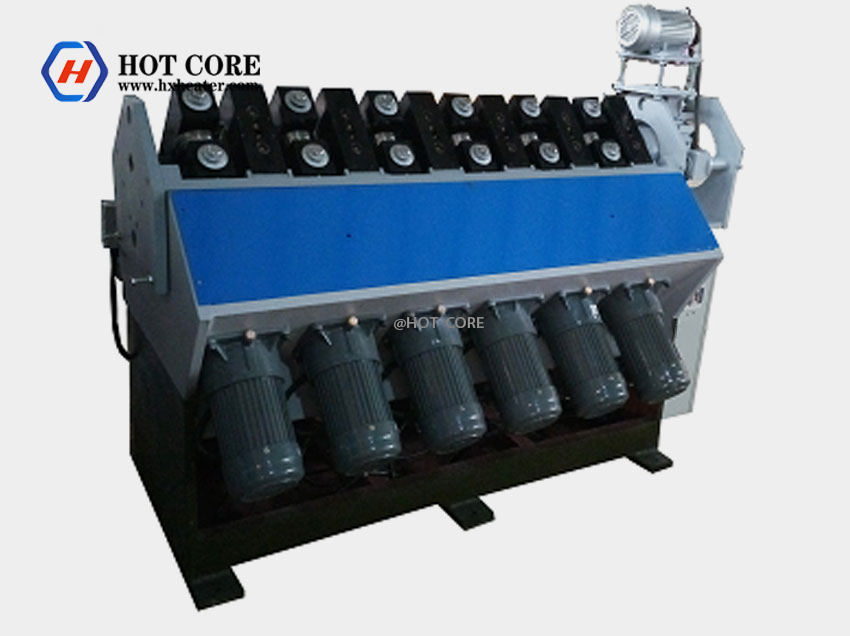

Máquina reductora DSG12A para calentador corto

Máquina calentadora de cartucho

Después de llenar con polvo MGO, Reducir los calentadores para aumentar la densidad..
1.Gran potencia,La potencia única puede ser de 1,1 kw.,1.5kilovatios,2.2kilovatios;
2.Gran par,gran poder,más adecuado para tubos de alta densidad, tubos grandes y tubos largos;
3.El ruido es un poco mayor que el de una máquina de estilo.;
4.El mejor rango de referencia para reducir (milímetros): Φ4-Φ25mm (dentro del rango de referencia, la vida útil del equipo será más larga).
5.Tubos adecuados’ material: cobre, aluminio, hierro, acero inoxidable, etc.;
6.Forma de tubo adecuada: tubos redondos, tubos planos, tubos achatados, tubos compuestos.
6.velocidad de contracción: velocidad uniforme,velocidad no uniforme (según la demanda del cliente).

11.Pulir la superficie del calentador. (si es necesario)

Máquina calentadora de cartucho

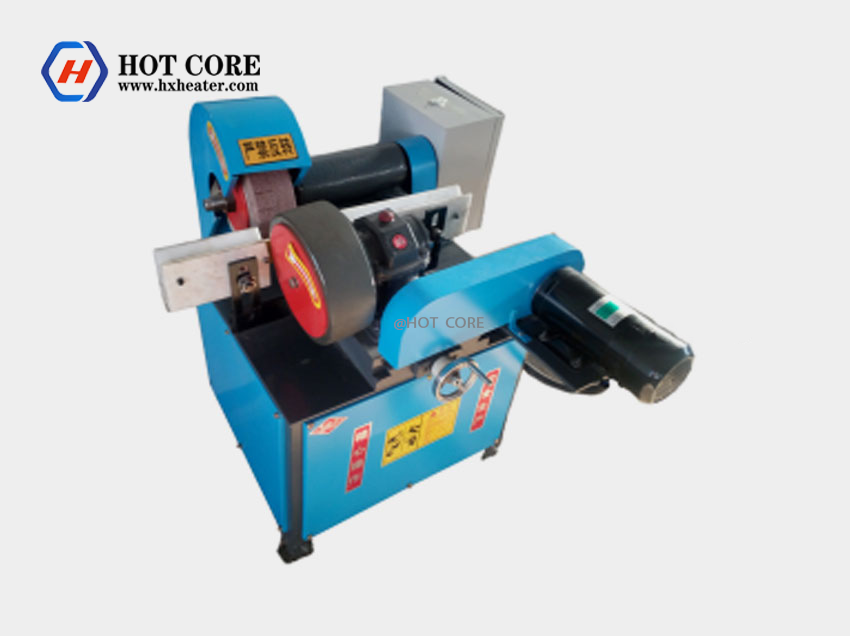

Máquina: Pulidora PG-30
Úselo para pulir la superficie de los tubos.
PARÁMETRO TÉCNICO PRINCIPAL:
1.Material adecuado: cobre,acero,acero inoxidable
2.Tamaño adecuado:Φ6-Φ15mm

Rectificadora sin centros

Máquina calentadora de cartucho

Si la tolerancia del diámetro de su calentador es estricta , Por lo tanto, necesita que esta máquina tenga un acabado rectificado para tubos.. ( rango de tolerancia : ±0,02 mm)

Si la tolerancia del diámetro de su calentador es estricta , Por lo tanto, necesita que esta máquina tenga un acabado rectificado para tubos.. ( rango de tolerancia : ±0,02 mm)

13.Recortando el extremo del tubo (Saque el sellador de plástico., y cavar polvo de MGO.)

Máquina calentadora de cartucho

Máquina de torneado de rollos CG20
Recortando el extremo de los calentadores..
Suministro de aire:0.6Mpa aire comprimido limpio.

14.Cubrir con sellador

15.Cable de salida de potencia de soldadura.
